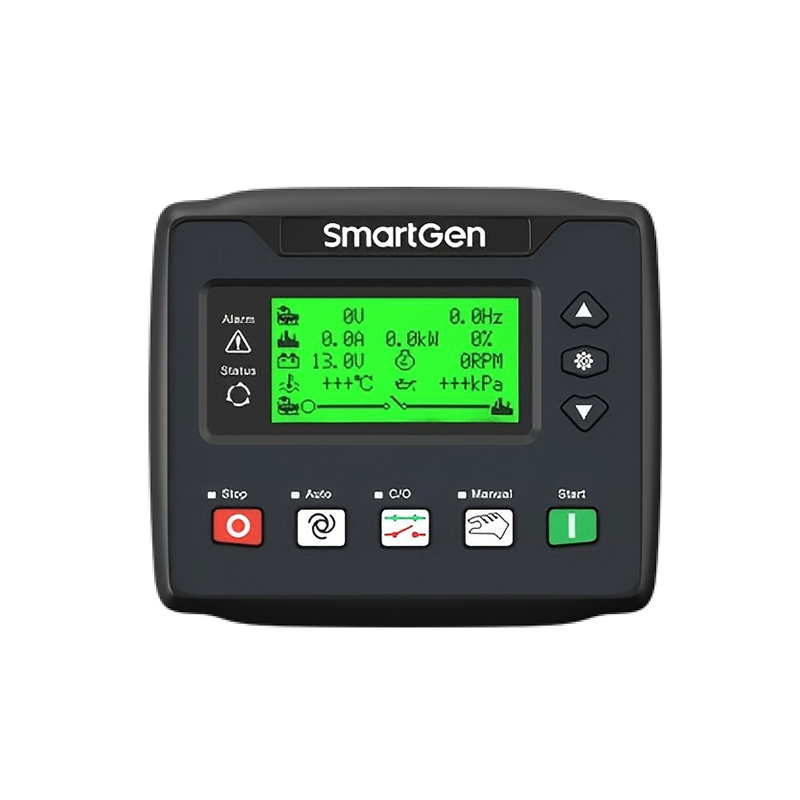

众智HGM410N单机自起动发电机组控制器

一、概述
1.HGM400N系列电站自动化控制器集成了数字化、智能化、网络化技术，用于单台发电机组自动化及监控系统，实现发电机组的自动开机/停机、数据测量、报警保护等功能。控制器采用图形液晶(LCD)显示，中文、英文、西班牙文、俄文、土耳其、法语六种语言可选界面操作，操作简单，运行可靠。


2.HGM400N系列电站自动化控制器采用微处理器技术，实现了多种参数的精密测量、定值调节以及定时、阈值整定等功能，控制器所有参数可从控制器前面板调整，或使用PC机通过USB接口调整及监测。其结构紧凑、接线简单、可靠性高，可广泛应用于各类型发电机组自动化系统。


二、性能特点
1.HGM400N 系列有两种型号：
HGM410N：用于单机自动化，通过远端开机信号控制发电机组自动开机与停机；
HGM420N：在 HGM410N 基础上增加了市电电量监测和市电/发电自动切换控制功能(AMF)，特别适用于一市一机构成的单机自动化系统。


2.其主要特点如下：
——液晶显示 LCD 为 132x64，带背光，六种语言（中文、英文、西班牙文、俄文、土耳其、法语）显示，轻触按钮操作；
——屏幕保护采用硬屏亚克力材料，耐磨及耐划伤性能好；
——采用硅胶面板及按键，适应环境高低温能力强；
——适合于三相四线、三相三线、单相二线、二相三线(120V/240V)电源 50Hz/60Hz 系统；
——采集并显示市电/发电三相电压、三相电流、频率、功率参数；
市电                                                发电
线电压 Uab，Ubc，Uca                  线电压 Uab，Ubc，Uca
相电压 Ua，Ub，Uc                        相电压 Ua，Ub，Uc
频率 Hz                                           频率 Hz
相序                                                相序
负载
电流 IA，IB，IC
分相和总有功功率 kW
无功功率 kvar
视在功率 kVA
功率因数 PF
发电累计电能 kWh
负载输出百分比 %
——市电具有过压、欠压、缺相功能，发电具有过压、欠压、过频、欠频、过流、过功率功能；
——精密采集发动机的各种参量：
温度 °C/°F
机油压力 kPa/psi/bar

燃油位 % 剩余燃油量 L
转速 r/min(r/min)
电池电压 V
充电机电压 V
累计运行时间
累计开机次数
——控制保护功能：实现柴油发电机组自动开机/停机、合分闸（ATS 切换）及完善的故障显示保护等功能；
——具有得电停机、怠速控制、预热控制、升降速控制功能，且均为继电器输出；
——参数设置功能：允许用户对其参数进行更改设定，同时记忆在内部 FLASH 存储器内，在系统掉电时不会丢失，控制器所有参数可从控制器前面板调整，或使用 PC 机通过 USB 接口调整；
——两个复用输入口 3 和 4，输入口 3 可作为开关量输入口或燃油位传感器，输入口 4 可作为开关量输入口或可编程传感器使用，灵活应用于不同场合。
——多种温度、压力、油位传感器可直接使用，并可自定义参数；
——具有一个可编程传感器，可以选择温度、压力、液位传感器的一种来使用，实现了双温度、双油压、双液位的检测。
——多种起动成功条件（转速传感器、油压、发电）可选择；
——具有应急开机功能；
——具有飞轮齿数自动识别功能；
——供电电源范围宽(8~35)VDC，能适应不同的起动电池电压环境；
——所有参数均采用数字化调整，摒弃了常规电位器的模拟调整方法，提高了整机的可靠性和稳定性；
——具有维护功能，维护类型可选择为日期或运行时间，维护到动作可设置（无效、警告或报警停机）；
——具有历史记录，实时时钟，定时开关机（每月/每周/每天开机一次且可设置是否带载）功能，最大存储 99 条历史记录；
——外壳与控制屏之间设计有橡胶密封圏，防护性能可达到 IP55；
——控制器采用金属卡件固定；
——模块化结构设计，阻燃 ABS 外壳，可插拔式接线端子，嵌入式安装方式，结构紧凑，安装方便。
